一、綜述：

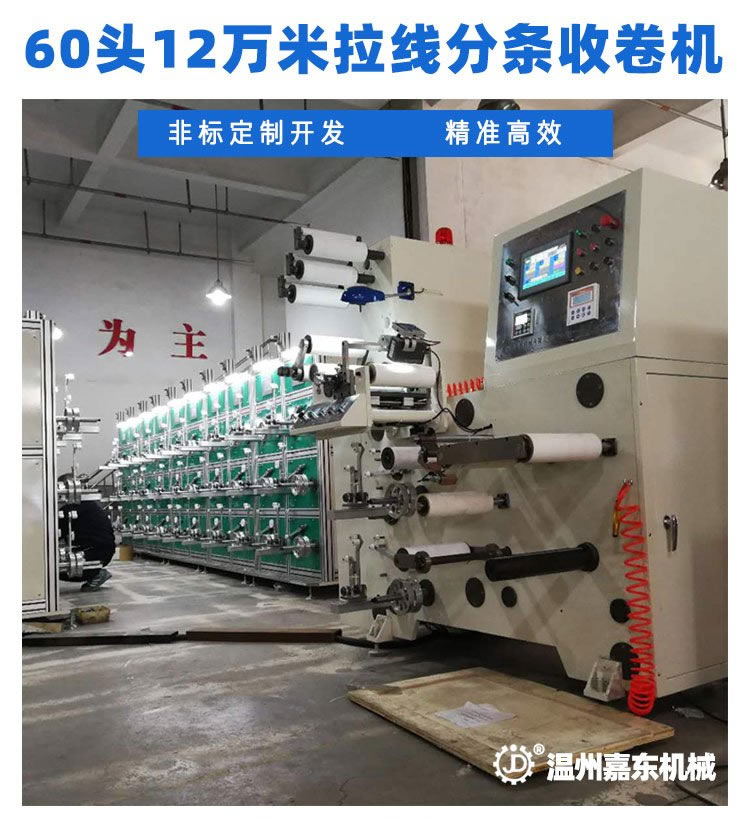

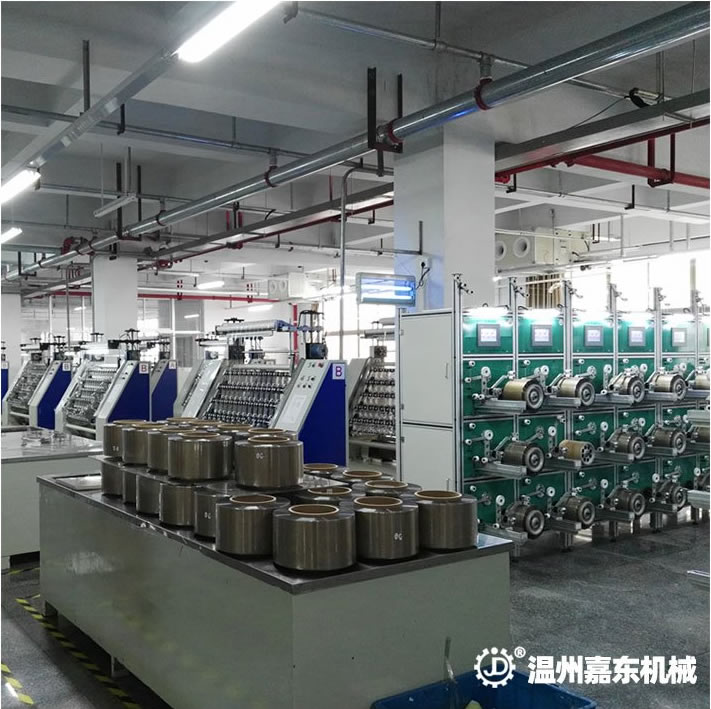

　　　LSJ60頭12萬米拉線分條收卷機，主要用來收卷12萬米的煙包拆封拉線，具有自動化程度高，生產效率高，產品精度高等優點。參照國內外優先技術研制，屬于國內領先拆封拉線產品的專用設備。

二、放卷主要技術參數：

1. 拉線規格：

分切寬度1.6mm、 2.0mm、2.5mm（配刀墊和刀軸各1套）。

2. 材料：

BOPP、PET、OPE、PVC不干膠簿膜卷筒材料，基材厚度0.025mm-0.050mm。

3. 放卷：

直徑（放卷）φ600mm，導輥幅寬300mm，硅橡膠導輥和防粘輥；

要確保拉線分切后，收卷行進過程中，不能有膠面粘拉現象；

Φ74mm鋁合金漲板式氣脹軸1根。

4. 糾偏：

采用自動對邊，高靈敏度的光電跟蹤糾偏系統1套（無錫精控伺服電機）；

電機控制進口滾珠絲桿，往復運動。

采用自動對線邊，高靈敏度的光電跟蹤糾偏系統1套（德國BST）伺服

電機；電機控制進口滾珠絲桿，往復運動。精度≤±0.10mm

5. 張力控制：

放卷采用1.8KW伺服電機1臺和驅動控制1臺（深圳匯川）,張力錐度系統，在人機界面上控制。

6. 邊料收集：

2組收邊機構，采用深圳匯川0.1KW伺服電機和驅動控制器共4臺,0.75KW伺服電機和驅動控制器共2臺,排線卷繞。

7. 分切：

高精度直刀分切，刀片的緊固方式頂絲結構，操作方便。

切刀部分的上方，要有機床燈照明，燈管用白色節能燈。

8、牽引：牽引采用1.3KW伺服電機及驅動控制器

三、收卷主要技術參數：

1. 拉線規格：

寬度1.6mm、2.0mm 、2.5mm。

2. 材料：

BOPP、PET、OPE、PVC不干膠簿膜卷筒材料，厚度0.025mm-0.050mm。

3. 生產速度：

生產速度150m/min-300m/min，速度通過人機界面設定；機械最高

320m/min。

4. 張力控制：

采用伺服電機和驅動控制器及鋁合金材質浮動桿控制張力系統。

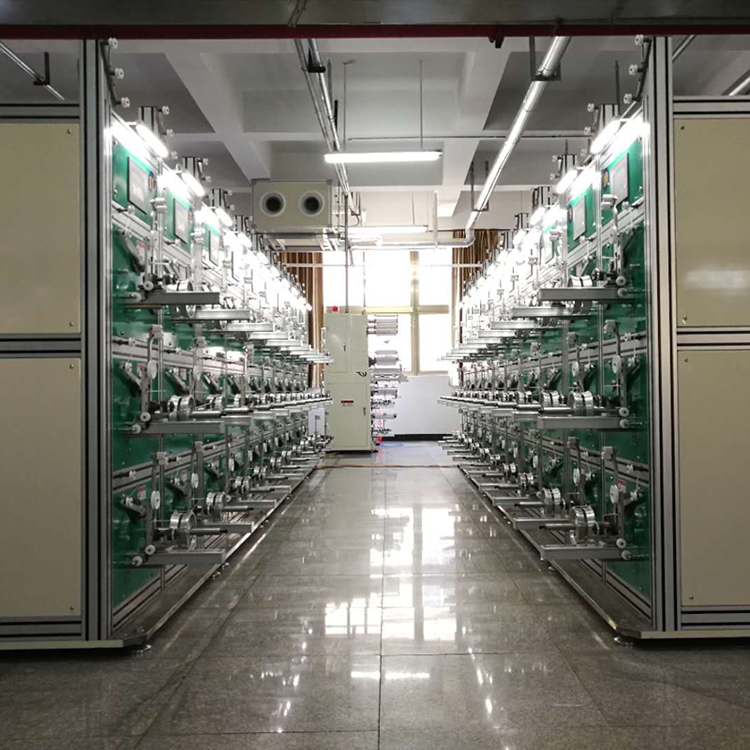

5. 收卷：

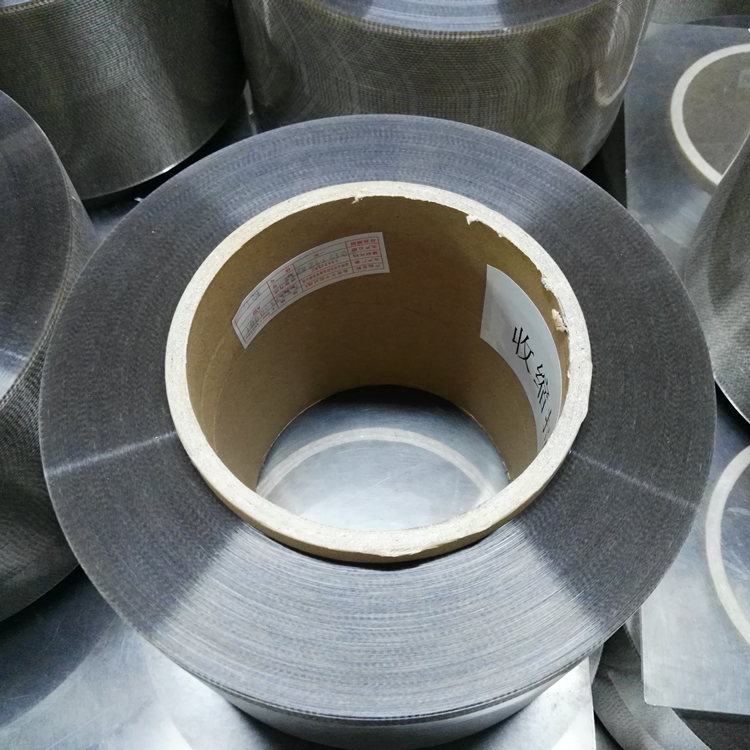

60頭收卷機，12萬米的拉線平面無側壁紙管，采用鋁合金錐套固定方式。紙管內徑Φ152mm,外徑 Φ168mm，最大寬度185mm。收卷最大直徑Φ300mm，拉線產品寬度165mm。參數通過觸摸屏設置，PLC集中控制，自動排線，外觀平整；收卷排線采用伺服電機控制機械手，往復運動，排線螺距通過觸摸屏設置參數；疊線角度，通過觸摸屏設置參數。收卷方式采用平面無側壁卷取方式,用導輪控制拉線規格。

6. 伺服電機：

浮動桿采用伺服電機0.1KW，60臺；排線采用伺服電機0.1KW、60臺；

收卷采用伺服電機0.75KW，60臺（深圳匯川）。

7. 電氣控制：

采用深圳匯川伺服系統控制，北京昆侖通態彩色人機界面7寸，每三個

收卷頭合1臺（共計20臺）；PLC可編程控制器（深圳匯川）。

8. 機體：

整機分三部份，1臺放卷機，2組收卷頭機組，對稱排列。
